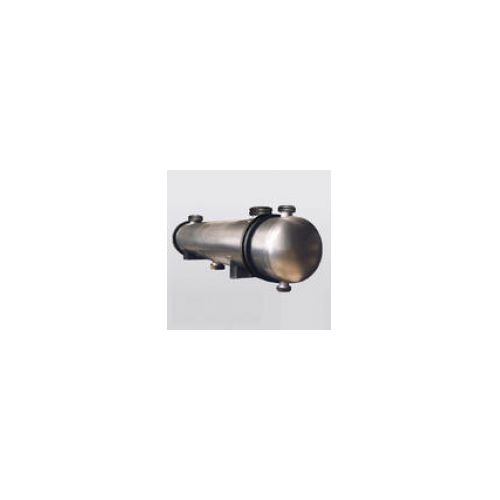

屉式换热器

一、适用范围：

　　屉式换热器是建设部建筑设计院为民用和工业建筑的空调供热系统和采暧供热系统开发的新型换热设备，获1994年国家专利。专利号为ZL93246834.9。本设备分TQK、TQN、TSK、TSN四个系列；其中TQK和TSK系列是用于空调供热系统的汽水换热器和水—水换热器；TQN和TSN系列是用于采暖供热系统的汽水换热器和水—水换热器。本设备各系列的规格、参数比较齐全，普遍运用于我国各地区以城市热网、区域供热锅炉房或单独用户锅炉房所供应的各种参数的蒸汽和高温热水作为热媒的热交换站使用。可用于普通建筑、高层建筑及超高层建筑中各种采暖和空调供热循环水系统。也可应用于其他工业或民用加热、冷却换热系统。

二、性能特点：

　　屉式换热器为管壳式换热器，壳体用碳素钢钢板或低合金钢钢板制作，换热管束为Φ19的紫铜管或不锈钢管。本设备除具备管壳式换热器的一般优点：如承压能力高、耐高温性能好，使用寿命长，制造工艺成熟，成本价格较低，维护管理简便等性能外，还具有下列重要特点：
　　1．结构紧凑，体形小，节省站房用地面积和建筑高度（占地面积为一般管壳式换热器的1／2左右，高度可降30～40％）。节省建筑投资，便于设计布置。同时运行操作方便。
　　2．换热性能好，热媒出口温度低，热能利用率高，节能效果好。
　　3．传热系数高，节省换热面积。屉式汽水换热器（TQN、TQK）的传热系数（K值）比板式汽水换热器的实际使用传热系数大一倍以上。换热面积可减少40—60％；屉式水—水换热器（TSK、TSN）的传热系数比一般光管的管壳式换热器高40％以上。
　　4．水力特性好．热媒和被加热水的流动阻力小，节电效果好。
　　5．屉式汽水换热器排出的凝结水温低（TQK系列在65℃以下，TQN系列在80℃以下），既无漏汽损失，也不需要装疏水器。管道系统简单，散热损失小。
　　6．屉式汽水换热器（TQK和TQN系列）排出的凝结水压力较高，可藉自身的余压回流至锅炉房。节省了凝结水回收系统的设备和站房投资，同时设计和管理均大为方便。
　　7．屉式换热器的管间间距比一般管壳式换热器的管间间距大，每个换热单元的尺寸和重量较小，便于维护清洗。

三、基本参数：

    1．TQK和TQN系列汽—水换热器为单壳体结构，即一台换热器只有一个壳（筒）体，基本参数为：
　　 　（1）壳体公积直径为DN400，DN500，DN600三种
　　 　（2）设计压力为：壳程／管程—1.0/1.0；1.6／1.0；2.0／1.0MPa三种
　　 　（3）被加热水进出口温度为：TQK为50／60℃；TQN为70／95℃
    2．TSK和TSN系列水—水换热器为双壳体结构，即每台换热器由两个壳体串联组成，基本参数为：
　　 　（1）壳体公称直径为：DN400，DN500，DN600三种
　　 　（2）设计压力为：壳程／管程—1.0/1.0；1.6／1.6；2.0／1.6MPa三种
　　 　（3）热媒进出口温度为：
　　  　　　TSK系列——95／72℃；125／70℃；130／75℃三种
　　  　　　TSN系列——125／70℃；130／85℃
　　 　（4）被加热水进出口温度为：TSK系列为：50／60℃；TSN系列为：60/85℃,70／95℃
