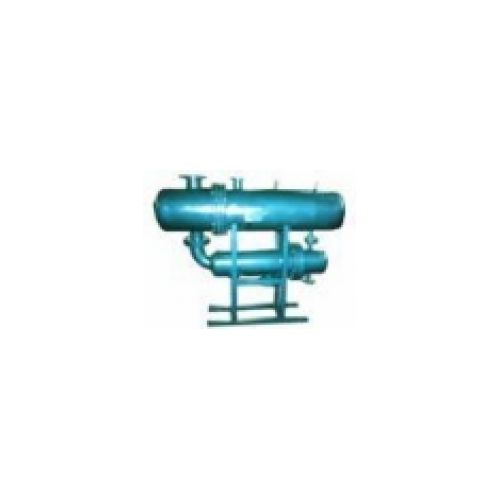

复合流程换热器

复合流程换热器由主换热器和副换热器组成。换热器壳体由碳钢或不锈钢制成，管束由紫铜管或不锈钢弯制成U型结构，其它各部件由螺栓连接。加热整齐通过导入管进入主换热器壳体，在管束外放热后进入副换热器的换热管内继续放热，放热完全后通过导出管流出换热器；被加热水先通过导入管进入副换热器的壳体内，吸收热量后进入主换热器的换热管内，再经过换热器顶部的导出管流出换热器。

技术性能特点主要有：

1.（1）现在的多数换热器都按饱和蒸汽设计，电厂的过热蒸汽需要通过减温减压装置变为饱和蒸汽使用，不仅增加了系统的复杂性，又增加了整个系统的投资。而复合流程换热器可以直接利用电厂的过热蒸汽，不仅利用了能源，而且减少了系统的投资。

2.复合流程换热器采用主副两个换热器组成，主换热器主要完成汽水换热阶段，蒸汽走壳程，循环水走管程；副换热器主要完成水水换热阶段，蒸汽走管程，循环水走壳程。采用这种复合流程结构，使得不同介质的换热都处于最有利的地位。

3.采用副换热器保证了蒸汽凝结水过冷，消除了二次蒸汽损失，提高了系统的热能利用率。系统不必设置疏水装置，提高了系统的可靠性。主要表现在节约能源上，据我们统计和计算，同样供暖1万平方米，复合流程换热器比其他同类产品每小时少用0.05T的蒸汽。

4.复合流程换热器采用卧式结构，它的主要部件都采用可拆卸结构，很容易检修、维护和清垢；换热器经常操作的管口都设计在易操作的位置，操作十分简单方便。由于该换热器体积小，水容积小，因此换热器升温快，温度控制准确、方便。

5.复合流程换热器内采用传统的U型管结构，克服列管式换热器热胀冷缩问题，减少换热元件的内应力，使换热器的寿命显著增加。换热元件采用紫铜管或不锈钢管，保证了换热的稳定性。
