板式换热器

2022/04/23 10

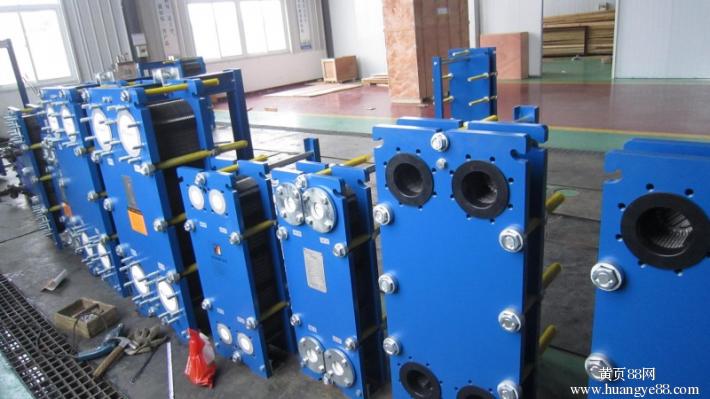

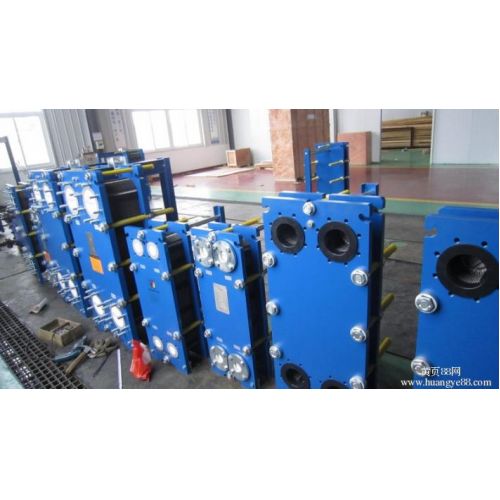

板式换热器由高效传热波纹板片及框架组成。板片由螺栓夹紧在固定压紧板及活动压紧板之间,在换热器内部就构成了许多流道,板与板之间用橡胶密封。压紧板上有本设备与外部连接的接管。板片用优质耐腐蚀金属薄板压制而成,四角冲有供介质进出的角孔,上下有挂口。人字形波纹能增加对流体的扰动,使流体在低速下能达到湍流状态,获得很高的传热效果。并采用特殊结构,保证两种流体介质不会串漏。
详细信息

板式换热器由高效传热波纹板片及框架组成。板片由螺栓夹紧在固定压紧板及活动压紧板之间,在换热器内部就构成了许多流道,板与板之间用橡胶密封。压紧板上有本设备与外部连接的接管。板片用优质耐腐蚀金属薄板压制而成,四角冲有供介质进出的角孔,上下有挂口。人字形波纹能增加对流体的扰动,使流体在低速下能达到湍流状态,获得很高的传热效果。并采用特殊结构,保证两种流体介质不会串漏。

性能特点:

1. 传热效率高  板式换热器的传热系数K值在3000-6000W/m2.0C范围内。

2. 随机应变  由于换热板容易拆卸,通过调节换热板的数目或者变更流程就可以得到最合适的传热效果和容量。

3. 热损失小  因结构紧凑和体积小,换热器的外表面积也很小,通常设备不再需要保温。

4. 使用安全可靠  在板片之间的密封装置上设计了二道密封,同时又设有信号孔,一旦发生泄漏,可将其排出换热器外部,既防止了二种介质相混,又起到了安全报警的作用。

5. 有利于低温热源的利用  由于两种介质几乎是全逆流流动以及高的传热效果,板式换热器两种介质的最小温差可达到1度。用它来回收低温余热或利用低温热源都是最理想的设备。

6. 占地小,易维护  板式换热器的结构极为紧凑,在传热量相等的条件下,所占空间仅为管壳式换热器的1/2~1/3。

7. 阻力损失少  在相同传热系数的条件下,板式换热器通过合理的选择流速,阻力损失可控制在管壳式换热器的1/3范围内。

8. 投资效率高  在相同传热量的前提下,板式换热器与管壳式换热器相比较,由于换热面积、占地面积、流体阻力、冷却水用量等项目数值的减少,使得设备投资、基建投资、动力消耗等费用大大降低,特别是当需要采用昂贵的材料时,由于效率高和板材薄,设备更显经济。
