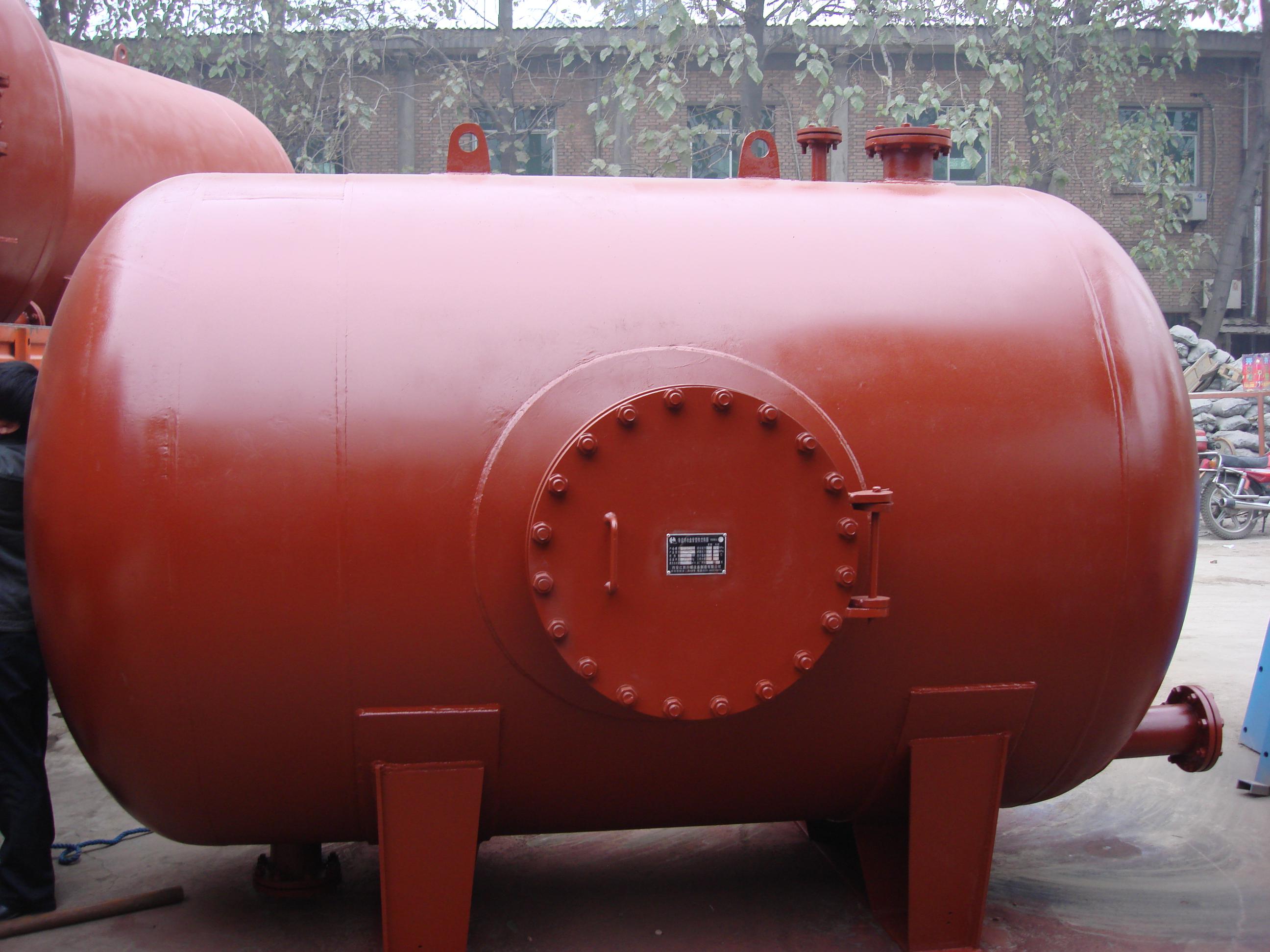

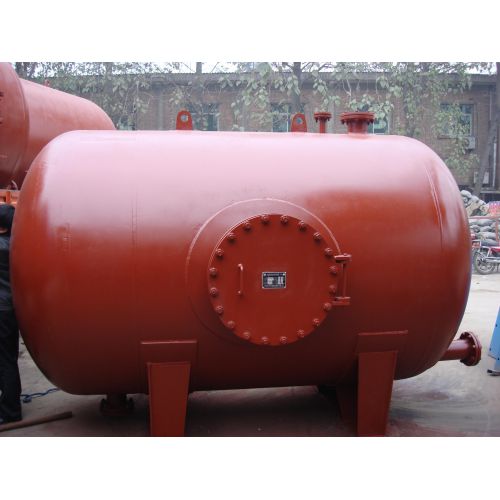

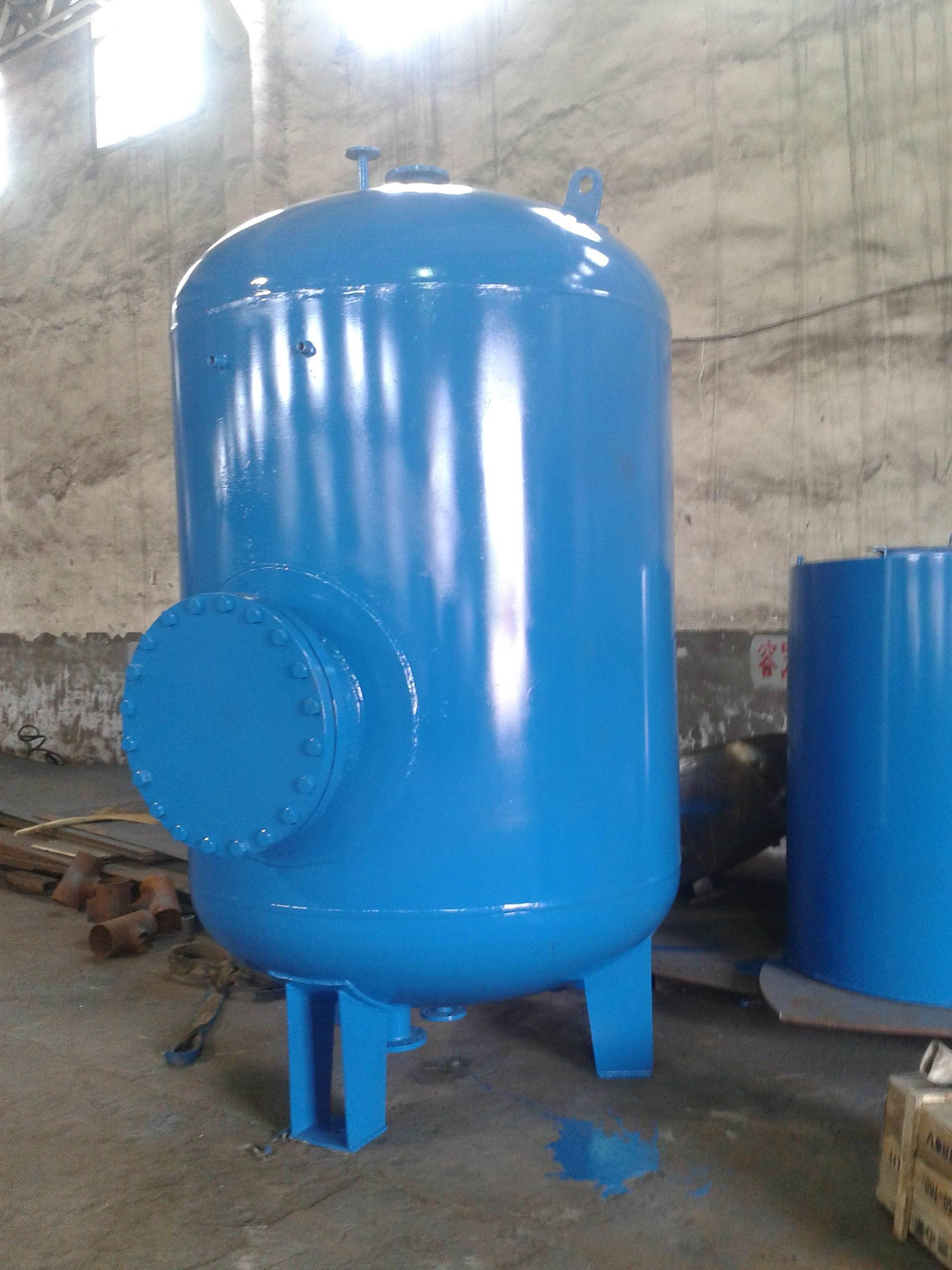

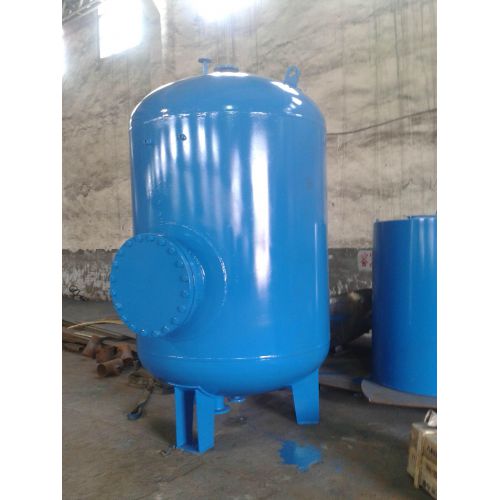

DZFP系列导流浮动盘管型半容积式

一． 适用范围：

1.1 本系列设备适用于一般工业及民用建筑的生活热水供应系统。
1.2 热媒的供给可满足生活热水设计小时流量的耗热量要求；
1.3 最小贮热量应不小于15min（汽—水换热时）或20min（水—水换热时）的设计小时耗热量；
1.4 温控阀温度控制误差≤±5℃.

二． 产品原理与特点：

DZFP导流浮动盘管型半容积式热交换器（以下简称“DZFP”）

2.1 主要原理：
（1）利用浮动盘管在换热过程中上下轻微浮动，去除盘管中的微尘结垢，使换热更加充分。
（2）均匀分布热媒与被加热水，充分发挥换热器盘管的作用，消除介质短路现象。同时，弧形换热盘管提高热媒与被加热水的流速，变层流换热为紊流换热。
（3）热媒自上而下、被加热水自下而上起到逆流换热作用。
（4）被加热水通过导流装置使其全部流经换热盘管换热，并利用升温阶段冷、热水的密度在罐内形成自然循环，达到基本上消除罐底冷水、滞水区的效果。

2.2 构造特点：
（1）采用浮动效果好的双向螺旋水平浮动盘管。
（2）壳体侧向开有供安装、检修用的大孔，浮动盘管可在罐内亦可从罐体侧抽出检修或更换。
（3）被加热水侧设导流装置。
（4）根据不同换热工况，浮动盘管采用不同的流程。

2.3 性能特点：
（1）换热充分，节能。汽——水换热时，当蒸汽压力Pt=0.2～0.4MPa、凝结水出水温度Tmz≤40℃的工况下，K=2440W/（㎡℃），水——水换热时，在热媒进出水温度Tmc=82℃.Tmc=50℃的工况下，K=1400W（㎡℃）。
（2）可利用盘管管壁在与水垢之胀缩差异，脱落水垢。
（3）浮动盘管靠近容器底部，加上可拆式导流装置的作用，基本上消除了罐底部的冷水滞水区。
（4）被加热水侧水头损失＜1.0m。“DZFP”为适应用户的不同使用工况要求，分成“汽——水型”（热媒为饱和蒸汽）与“水——水型”（热媒为热媒水）两种型式。
